कठोर मुद्रित सर्किट बोर्ड के लिए स्वत: वायवीय सीएनसी पीसीबी रूटर

उत्पाद विवरण:

उत्पत्ति के प्लेस:	चीन
ब्रांड नाम:	YUSH
प्रमाणन:	CE,ROHS, FCC
मॉडल संख्या:	YSV -5 ए

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	1 सेट
मूल्य:	business negotiation
पैकेजिंग विवरण:	plywooden मामले
प्रसव के समय:	5-10 दिनों
भुगतान शर्तें:	पहले के काम। एफओबी
आपूर्ति की क्षमता:	1000 सेट / सप्ताह

संपर्क करें

विस्तृत उत्पाद विवरण

मोटर सुरक्षा:	ओवरहीटिंग, ओवरलोड, लो वोल्टेज प्रोटेक्शन फंक्शन है	प्रेसिजन काटना:	0.1 मिमी
पीसीबी आकार (अधिकतम):	322 मिमी * 322 मिमी	पोजिशनिंग दोहराव:	0.001 मिमी
दृष्टि प्रणाली:	सीसीडी AOTU ऑफसेट	संगणक:	(RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1G DDR/80G)
धुरा:	50000 आरपीएम/मिनट	काटने की शुद्धता:	0.01 एम एम
प्रमुखता देना:	PCB Depaneling Router , पीसीबी सेपरेटर मशीन

कठोर मुद्रित सर्किट बोर्ड के लिए स्वचालित वायवीय सीएनसी पीसीबी राउटर

मशीन भागों की सूची

I. हार्डवेयर
धुरी	मॉर्निंग स्टार स्पिंडल और इन्वर्टर
सीसीडी	सोनी 520 लाइन औद्योगिक कैमरे
लेंस	कंप्यूटर EX2C
स्क्रू	टीबीआई प्रेसिजन ग्राउंड बॉल स्क्रू आयात
मार्गदर्शक	HIWIN चौड़ीकरण आयातित रैखिक गाइड रेल
मोटर	जियाबाओ एलसीएफ सीरीज
I/O नियंत्रण कार्ड	एचएफसी पीसीआई-9074
चालक नियंत्रण कार्ड	एचएफसी पीसीआई-9074
आई/ओ कार्ड	पीसीआई-9074-64पीसी/-38पीसी
स्थैतिक सफाई	STATIC-ST401A श्रृंखला
संगणक	(RMC-8401/6113LP4/300ATX/8651VNA/P4 2.8G 2CPU(S)/1GDDR/80G)
मशीन इंटरफ़ेस	AOC LCD17", लॉजिटेक माउस
2. सॉफ्टवेयर
नियंत्रण प्रणाली	विंडोज एक्सपी प्रोफेशनल (सर्विस 3, वी.3244)
ऑपरेशन जीयूआई	चीनी विंडोज एक्सपी
कार्यक्रम संपादित करें	पंक्ति में
दृष्टि प्रणाली	सीसीडी AOTU ऑफसेट
नियंत्रण प्रणाली	एफ 1.0.2 संस्करण

प्रदर्शन पैरामीटर

संपूर्ण
आयाम (डब्ल्यू * डी * एच)	1220mm1450mm1420mm
वज़न	550KG
ऊंचाई ऑफसेट	60 ~ 110 मिमी
आपरेटर
मोटर प्रकार	जियाबाओ सीरीज
पोजिशनिंग दोहराव	0.001 मिमी
अक्ष कार्य क्षेत्र (अधिकतम)	680 मिमी * 360 मिमी * 50 मिमी
कार्य केंद्र
पीसीबी निर्धारण	मानक, विशेषज्ञता
पीसीबी लोडिंग / अनलोडिंग	हाथ से किया हुआ
पीसीबी आकार (अधिकतम)	322 मिमी * 322 मिमी
पीसीबी मोटी (अधिकतम)	5 मिमी
फिक्सिंग
कठोरता जुड़नार	मानक
फिक्सिंग निर्धारण	मशीनरी
धुरी का मोटर
शक्ति	400W
धुरा	50000 आरपीएम/मिनट
रक्षा करना	सेल्फ/विंड कूलिंग
कटर बदलें	विशेषज्ञता
रूटिंग क्षमता
काटने की गति (अधिकतम)	100mm/s
ड्राइविंग गति (अधिकतम)	3000mm/s
काटने की शुद्धता	0.01 एम एम
वैक्यूम प्रणाली
वैक्यूम पावर	2.2KW एसी 380V
शून्य स्थान	साहुल
उपयोगिताओं
शक्ति	2.2KW AC380V
हवा की आपूर्ति	2~5KG/सेमी2
प्रोग्रामिंग
कार्यक्रम संपादित करें	पंक्ति में
कार्य संपादित करें	रेखा, चाप, वृत्ताकार, यू-वक्र
कार्यक्रम भंडारण	एचडीडी
दृष्टि प्रणाली	सोन रंग सीसीडी
मिलिंग कटर ऑफसेट	ऑटो
वैक्यूम सेटअप	ऑटो
ऑपरेशन मॉनिटर्स
संकेतक	संकेतक मशीन स्थिति
टूल चेक	स्वचालित पहचान उपकरण जीवन, समय परीक्षण का उपयोग
मोटर सुरक्षा	ओवरहीटिंग, ओवरलोड, लो वोल्टेज प्रोटेक्शन फंक्शन है
मोटर ओवर लोडिंग चेक	अधिभार है, लाइन सामान्य है, कम वोल्टेज संरक्षण कार्य
उपकरण प्रयोग करने योग्य समय	स्वचालित पहचान उपकरण जीवन,
डेटा आँकड़ा	अलग बोर्ड मॉडल, अलग गिनती, विविध गिनती के तरीके
त्रुटि रिकॉर्ड	सॉफ्टवेयर स्वचालित रूप से मशीनों की सभी अलार्म मेमोरी रिकॉर्ड करता है
III.शुद्धता
अक्ष परिशुद्धता	0.001 मिमी
सटीक काटना	0.1 मिमी
चतुर्थ।सुरक्षा
कार्य क्षेत्र की रक्षा	चार मुहरबंद सुरक्षा के साथ
दरवाजा सेंसर	फ्रंट और रियर सेफ्टी डोर माइक्रो-स्विच सेंसर (वैकल्पिक)
अत्यावश्यक स्टॉप बटन

समारोह विवरण

X10 ज़ूम-इन छवि प्रोग्रामिंग को आसान बनाती है और बिंदु सेटिंग की सटीकता को बढ़ाती है।

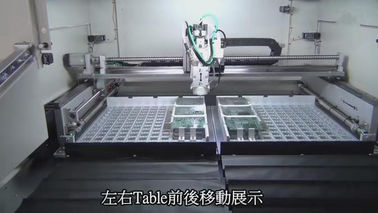

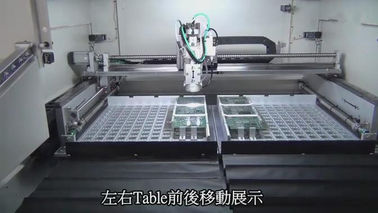

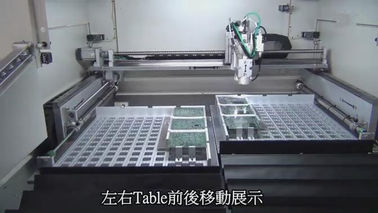

बेहतर उत्पादकता के लिए कील समय को कम करने के लिए दो स्लाइडिंग टेबल एक साथ इन-एंड-आउट मूवमेंट प्रदान करते हैं।
ऑटो मार्क ऑफसेट सिस्टम। सीसीडी छवि काटने से पहले अनावश्यक गलती को कम करने के लिए पथ या रूटिंग की जांच और अनुकरण कर सकती है।
रूटिंग बिट स्वचालित रूप से अगले प्रोग्राम किए गए बिंदु पर लिफ्ट और शिफ्ट हो जाता है और फिर रूटिंग बिट के जीवन काल को बढ़ाने के लिए काटता है।
सुरक्षा द्वार उद्योग डिजाइन।
सीसीडी छवि काटने से पहले अनावश्यक गलती को कम करने के लिए पथ या रूटिंग की जांच और अनुकरण कर सकती है
